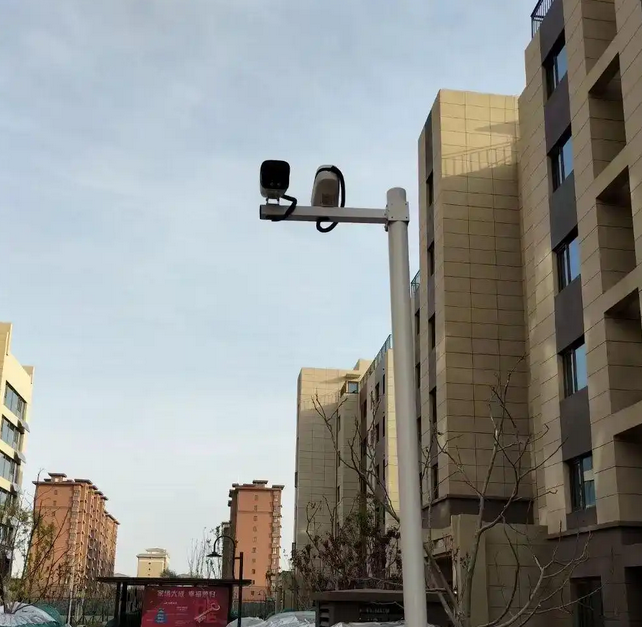

立桿與基礎的安裝方法
1、安裝流程
1、立桿高度與基礎尺寸（設計未說明時，參照本表數據）
2、基礎開挖
1）基礎的表面高度應與周邊地表高度保持一致(有地磚的與地磚表面等高，裸土的與裸土表面等高)
2）基礎的長寬深為凈空，嚴格按照設計尺寸挖掘，測量時要求上部、底部各測出長寬尺寸，四個底角各測出高度，誤差不得超過5cm（浮土不得計算在內）。
3、打入接地極
鐵頂部露出300mm坑底（同時用40×4mm扁鋼引出到旁邊的檢修井內，做補充接地極預留導體;用另外一條同規格的扁鋼焊接到地籠中心，并伸出法蘭100mm，扁鋼端部預留一個?14孔，將來駁接立桿箱體地線）。
4、下地籠
1）用扁鐵焊接的方式把接地極和地籠臨時固定（也可以搭建與坑壁垂直的橫向扁鐵焊接加固），地籠基礎頂板平面低于地表100mm左右
2）用水平尺在基礎頂板水平、垂直兩個方向測量，保證地籠的水平度；同時要注意地籠的相位，保證橫臂方向與路面車輛行駛方向垂直。
3）所有焊點、切割口刷防銹漆做防腐處理。螺栓口抹涂黃油并用膠帶包扎。
4）從地籠中引2條直徑32的PE管至旁邊檢查井，用鐵絲固定，并用塑料紙或其它材料封口
5、基礎澆筑
1）澆筑前應將基坑范圍內的垃圾、泥土,鋼筋上的油污等雜物清除干凈,并檢查地籠的墊塊是否墊好。
2）混凝土量大，就用泵送混凝土澆筑，否則用人工調制，基礎混凝土強度不得低于C20；，其中水泥為425號普通硅酸鹽水泥。
3）在澆灌過程中，混凝土盡量對準地籠中間澆灌，以免地籠偏移，澆筑過程分兩次：第1次澆筑到基礎的3/4處，用振動棒把地籠周邊震實，檢查調整地籠表面水平后再次澆筑，只露出法蘭盤上表面、PE管口、接地扁鋼端口和地龍螺栓；地籠螺栓露出基礎高度應不小于100mm，螺栓的預埋位置偏差不得大于±2mm。
4）澆灌后立即使用水平儀測量地籠是否安裝垂直，如果偏離，馬上進行調正。
5）澆筑結束后，測試接地電阻，保證阻值小于10歐姆的標準，否則要按照接地規范繼續增加接地極。
6）澆筑結束后12小時內，進行澆水養護（低于5攝氏度時，不得澆水，用塑料膜保溫養護），原則上普通硅酸鹽水泥拌制的混凝土養護時間不少于7天。
6、手井施工
詳見本章室外管道安裝內容，一般用SSK規格。
7、立桿
1）確認混凝土養護完成；
2）清潔基礎表面和法蘭表面并切割掉多余的PE管；
3）將桿體地面放平，在桿體中預留引線鋼絲；
4）用繩子掛牢桿頭和橫臂交叉部位，吊車慢慢吊起桿件，當電桿頂部離地面1m左右時，應停止起吊,檢查各部件、繩扣等是否安全，確認無誤后再繼續起吊；桿件尾部安排2-4人掌握方向，將桿體移向基礎法蘭，注意桿件相位，讓橫臂與車流或人行方向垂直。
5）豎桿起立后，調整好桿位，墊好平光墊圈、彈簧墊圈，旋鈕地腳螺母；
6）校整好桿身垂直度，緊固地腳螺母（桿件的校正，必須在吊車不脫鉤下進行）。
7）立桿檢修口內預制接地螺栓，與基礎接地極扁鋼有效連通。
8）立桿及其主要構件垂直允許偏差為桿身高度的1‰；
8、水泥包封
桿件安裝完成后，剩余基坑用水泥抹平，與周邊地表高度保持一致。
注意事項
1、基礎開挖前，要核對基礎下方是否有其他管道。用角鐵打地級時，不要削尖端部，防止進入土層時破壞其他專業設施。
2、購買泵裝水泥時，要核對產品參數是否符合安裝要求；如果手工調配，嚴格按照配方執行。
3、物料到場后，核對各項參數是否符合設計要求；注意對桿件、箱體的成品保護。
